Koppelingen en assen
Koppelingen en assen voor nauwkeurige en betrouwbare krachtoverbrenging. Groneman adviseert over onder meer elastomeer-, lamellen-, metaalbalg- en servokoppelingen op basis van koppel, toerental, torsiestijfheid en uitlijnfouten.
Producten
ROBA-ES sterkoppeling
- nominaal koppel: 4 tot 1040 Nm
- draai elastisch, schokdempend
- steekbaar, voor blinde montage
KUZ standaardkoppeling
- materiaal: conform de tabel
- uitvoering met spiebaan en draadstift
- uitvoering met klemnaaf
- ster: polyurethaan
KUZ-KK koppeling
- hoge klemkracht
- gering massatraagheidsmoment
- groene, polyurethaan ster, hardheid Shore 64D
ROBA-DS servo veiligheidskoppeling
- compacte bouwwijze
- hoge koppels
- hoge draaistijfheid
Lamellenkoppeling ROBA-DS (geheel staal)
- nominaal koppel: 190 tot 110.000 Nm
- volledig nom. koppel overdraagbaar
ROBA-DS (heavy duty koppeling)
- Hoog overbrengingskoppel met eenvoudige montage
- Radiale montage
- Slijtage- en onderhoudsvrij
Smartflex metaalbalgkoppeling
- nominaal koppel: 16 tot 700 Nm
Primeflex metaalbalgkoppeling
- Eenvoudige montage door klem- en spanverbinding
- Grote opvang van uitlijnfouten
- Nominaal koppel 24 – 120 Nm
ROBA-DX metaalbalgkoppeling
- nominaal koppel: 30 – 600 Nm
- uitlijning van axiale, radiale en hoekverstellingen
- gering massatraagheidsmoment
VWZ verbindingsassen
- eenvoudige radiale inbouw door halve schalen
- hoge concentriciteit
- elastomeer ster
ROBA-DS (voor koppelomvormers)
- voor HBM koppelomvormers
- compensatie van axiale, radiale en hoekige asafwijkingen
- flexibel modulair systeem
ROBA-DS (aluminium)
- Naven en modules van aluminium
- Laag gewicht
- Laag massatraagheidsmoment
- Zeer hoge max. snelheid
ROBA® drive-checker
- Meet koppel, draaisnelheid en temperatuur
- Ideaal voor procesbewaking
- Onderdeel van het ROBA-DS modulaire systeem

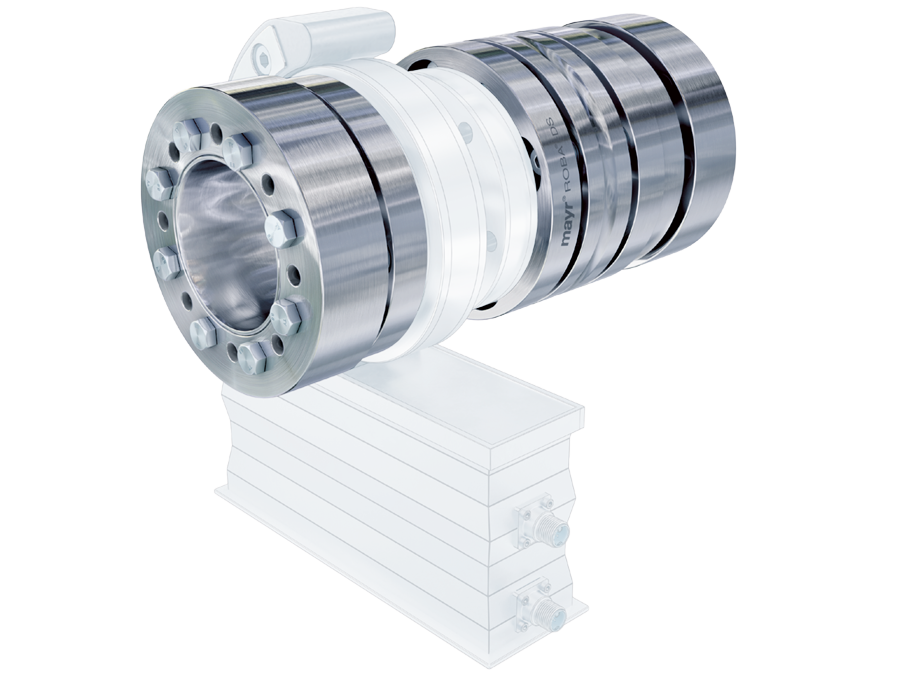

ROBA-DSM draaimoment meting
- Meetsnelheid 7000 metingen p/s voor hoge dynamische belastingen
- Software voor visualisatie optioneel
- Temperatuurbereik van -20° tot +70°
Klik op de afbeelding voor een duidelijk PDF document.
Spelingsvrije en flexibele askoppelingen, elastomeerkoppelingen en lamellenkoppelingen
Groneman heeft een brede keuze in verschillende types askoppelingen en assen. De keuze is afhankelijk van de eisen die aan de aandrijving in de machine worden gesteld. Toerental, dynamiek, nauwkeurigheid en krachtoverbrenging zijn bijvoorbeeld factoren die van belang zijn.
Voordelen van askoppelingen
- Veilige en spelingvrije overdracht van wisselende en hoge draaimomenten
- Geschikt voor hoge toerentallen
- Zeer stijf
- Inzetbaar tot 250 graden
- Hoge toelaatbare wisselmomenten
- Vangen zowel hoek-, axiale en radiale uitlijnfouten op
- Zijn compact gebouwd en hebben daardoor een gering massatraagheidsmoment
- Kunnen eenvoudig en snel gemonteerd worden
- Hebben een lange levensduur
- Zijn onderhoudsvrij
Askoppelingen zorgen voor nauwkeurige aandrijvingen
Toepassingen voor askoppelingen
F.A.Q.:
Kan je dikwandig staal knellen?
Ja, dikwandig staal kan in veel gevallen met een mechanische klemverbinding worden vastgezet. Of dit geschikt is, hangt af van de toepassing, de belasting, de wanddikte en de gewenste verbinding. Bij constructieve of dynamisch belaste toepassingen adviseren wij altijd om de technische specificaties goed te controleren. Wij kijken graag met u mee welke verbinding het beste past bij uw situatie.
Wat is een stalen koppeling?
Een stalen koppeling is een verbindingscomponent waarmee twee onderdelen, buizen of assen met elkaar worden verbonden. Afhankelijk van de toepassing kan het gaan om een buiskoppeling, askoppeling, schroefverbinding of een andere mechanische verbinding. De juiste uitvoering hangt onder andere af van belasting, montagewijze, omgeving en gewenste nauwkeurigheid.
Hoe verbind je twee assen met elkaar?
Twee assen verbindt u meestal met een askoppeling. Deze koppeling brengt het draaimoment van de ene as over op de andere. De juiste uitvoering hangt af van onder andere toerental, belasting, nauwkeurigheid en mogelijke uitlijnfouten.
Wat is een askoppeling?
Een askoppeling verbindt twee assen of aandrijfcomponenten met elkaar. De koppeling zorgt voor de overdracht van draaimoment binnen een machine of installatie. Afhankelijk van het type kan een askoppeling ook kleine uitlijnfouten opvangen.
Wat is het doel van een askoppeling?
Het doel van een askoppeling is het betrouwbaar overbrengen van draaimoment tussen twee assen. Daarnaast kan de koppeling bijdragen aan een nauwkeurige en stabiele werking van de aandrijving. Sommige askoppelingen vangen ook kleine uitlijnfouten tussen assen op.
Welke soorten askoppelingen zijn er?
Veelgebruikte soorten askoppelingen zijn flexibele askoppelingen, elastomeerkoppelingen, lamellenkoppelingen, metaalbalgkoppelingen en starre askoppelingen. Elk type heeft eigen eigenschappen voor stijfheid, speling, montage en krachtoverbrenging. De toepassing bepaalt welke askoppeling het meest geschikt is.
Wat zijn de drie onderdelen van de koppeling?
Bij veel industriële askoppelingen bestaat de koppeling uit twee naven en een verbindend element. Dat verbindende element kan bijvoorbeeld een elastomeer, lamellenpakket of metaalbalg zijn. De exacte opbouw verschilt per type koppeling en toepassing.
Wat is een lamellenkoppeling?
Een lamellenkoppeling is een mechanische koppeling die draaimoment overdraagt via één of meerdere lamellenpakketten. Dit type koppeling wordt gebruikt bij industriële aandrijvingen waar nauwkeurigheid, torsiestijfheid en betrouwbare krachtoverbrenging belangrijk zijn. Afhankelijk van de uitvoering kan een lamellenkoppeling ook kleine uitlijnfouten compenseren.
